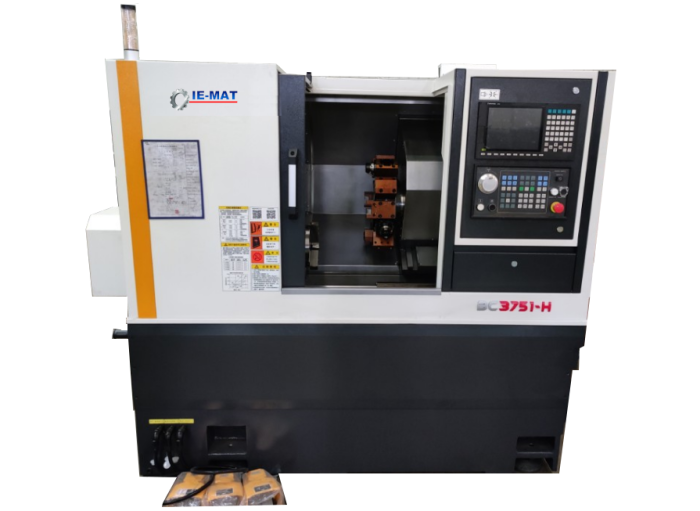

BC3731-H - TORNO CNC HORIZONTAL CON HERRAMIENTA MOTORIZADA marca IE-MAT modelo BC3731-H
Quick Overview - Control CNC SYNTEC 22TA
- Plato Hidráulico de 3 Mordazas Autocentrante diámetro 8"
- Equipo Refrigerante con bomba de baja presión
- Contrapunta Hidráulica
- Bancada inclinada 30 ° con Guías Lineales
- Cambiador de herramientas de 12 estaciones Motorizada
- Transportador de virutas
- Puesta en marcha en Planta Cliente
- Curso de Manejo y Mantenimiento Basico 6 Horas
- Garantia 12 Meses
Especificaciones Tornos IE-MAT BC3731-HTorno Marca IE-MAT - Modelo BC3731-H
| CAPACIDAD DE MECANIZADO |
| Diámetro Torneable sobre Plato | mm[inch] | Ø360 [14.17"] |
| Longitud Máxima Torneable | mm[inch] | 310 [12.6"] |
| Máximo Volteo | mm[inch] | Ø550 [21.65"] |
| CABEZAL |
| Potencia motor S1 | kW[HP] | 11 kW [15hp] |
| Torque Husillo S1 / S2 30min | N.m | |
| Nariz de husillo | mm[inch] | A2-6 [GB/T5900.1] |
| Diámetro pasaje de barra sin tirador | mm[inch] | Ø50 [1.97"] |
| Plato | mm[inch] | Ø200 [8"] |
| Velocidad máxima | r.p.m | 50 – 4500 |
| TORRETA PORTA HERRAMIENTAS |
| Cantidad de Puestos de indexación | | 12 |
| Sección de Herramientas | mm[inch] | 25 x 25 [.98" x .98"] |
| Diámetro máximo de barra | mm[inch] | Ø32 [1.26"] |
| Velocidad de Fresado/Perforado Máxima | r.p.m | 3800 |
| Diámetro máximo de barra motorizada | mm[inch] | Ø13 [0.51"] |
| CARRO TRANSVERSAL X |
| Carrera | mm[inch] | 350 [13.78"] |
| Tipo de Bancada | | 30° |
| Velocidad de desplazamiento rápido G0 | mm/min | 30 m/min |
| CONTRAPUNTA |
| Diámetro | mm[inch] | Ø90 [3.5"] |
| Carrera | mm[inch] | 100 [3.9"] |
| Cono | | MT # 5 |
| CARRO LONGITUDINAL Z |
| Carrera | mm[inch] | 320 [15.75"] |
| Tipo de Bancada | | Guía Lineal |
| Velocidad de desplazamiento rápido G0 | mm/min | 30 m/min |
| DIMENSIONES |
| Largo | mm[inch] | 2350 [92.52"] |
| Ancho | mm[inch] | 1800 [70.86"] |
| Alto | mm[inch] | 1900 [74.80"] |
| Consumo | kVA | 45 kVA |
| Peso | Kg | 4700 Kg |
| CONTROL NUMÉRICO |
| CNC | | SYNTEC CNC 22TA |
| SERVOMOTORES DIGITALES | | |
Más información
Más información| Diametro Maximo Mecanizado sobre Bancada | 550 |
|---|
| Maximo Largo de Pieza Torneable | 320 |
|---|
| Maximo Diametro de Torneado | 345 |
|---|
| Diametro Maximo Pasaje de Barra | 51 |
|---|
| Diametro de Plato | 210 |
|---|
| Cambiador Herramientas | 12 |
|---|
| Plato | Plato 3 Mordazas HIDRAULICO |
|---|
| CONO HUSILLO | A2-6 [GB/T5900.1] |
|---|
| Maxima Velocidad de Husillo | 4000 |
|---|
| Potencia de Motor de Husillo | 11 |
|---|
| CARRERA EJE X | 210 |
|---|
| Maxima Velocidad de Ejes X | 30 |
|---|
| CARRERAS EJE Z | 300 |
|---|
| Maxima Velocidad de Ejes Z | 30 |
|---|
| CNC | Syntec 22TA CNC |
|---|
| Refrigeracion de Pieza | 20 Bar |
|---|
| Extractor de virutas | Si |
|---|
| Estado o Condicion | Nuevo sin uso |
|---|
