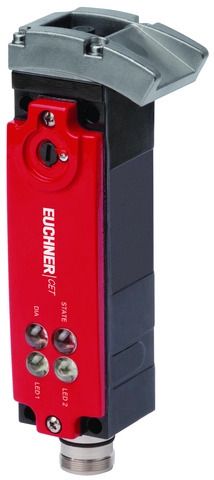

Interruptor de seguridad con bloqueo CET-AR-..., RFID, conector M23 (RC18)
Principio del bloqueo sin tensión
Multicode
Salida de monitorización de bloqueo de puerta OUT
Conector MR23 (RC18), 19 polos
Validate your login
Dirección de ataque
Horizontal
Regulable en intervalos de 90°
Principio de bloqueo
Bloqueo sin tensión (power to unlock): en un resguardo con bloqueo según el principio del bloqueo sin tensión, el resguardo permanece bloqueado mediante fuerza de resorte hasta que se energiza el solenoide de bloqueo. El desbloqueo se produce mediante fuerza de solenoide. También se conoce como bloqueo mecánico.
Evaluación Unicode
Todos los actuadores cuentan con un alto nivel de codificación (Unicode). El interruptor solo reconoce los actuadores memorizados. Pueden memorizarse otros actuadores.
Únicamente se reconoce el actuador memorizado en último lugar.
Características de seguridad
Gracias a dos salidas de seguridad redundantes (salidas de semiconductor) con control interno, el dispositivo es adecuado para
Categoría 4 /PL e según EN 13849-1
SIL 3 según EN IEC 62061 Tabla 4
Las salidas OSSD utilizadas comprueban su funcionamiento para cortocircuitos y circuitos cruzados con pulsos de prueba.
Indicador LED
ESTADO DEL LED
LED de estado
LED DIA
LED de diagnóstico
LED 1 rd
Asignable libremente
LED 2 gn
Asignable libremente
Asignación de contactos
Conector (visto desde el lado de conexión)
PIN
Denominación
Función
Color de conductor del cable de conexión
1
UCM
Tensión de servicio del solenoide 24 V CC
VT
2
IA
Entrada de habilitación del canal A
RD
3
IB
Habilitar canal de entrada B
GY
4
OA
Canal de salida de seguridad A
RD/BU
5
OB
Canal de salida de seguridad B
GN
6
UB
Tensión de servicio del sistema electrónico 24 V CC
BU
7
RST
Entrada de restablecimiento
GY/PK
8
-
No conectado
GN/WH
9
-
No conectado
YE/WH
10
OUT
Salida de monitorización del dispositivo de bloqueo
GY/WH
11
-
No conectado
BK
12
FE
Tierra funcional (Esta conexión debe estar conectada a 0 V.)
GN/YE
13
-
Sin circuito de retorno y sin entrada de aprendizaje (esta conexión debe conectarse a 0 V).
PK
14
-
n.c. (¡no conectar a 0V!)
BN/GY
15
LED 1
LED 1 rojo, de libre asignación, 24 V CC
BN/YE
16
LED 2
LED 2 verde, de libre asignación, 24 V DC
BN/GN
17
-
No conectado
WH
18
0V UCM
Tensión de servicio del solenoide 0 V CC
YE
19
0 V UB
Tensión de servicio del sistema electrónico 0 V CC
BN
Accesorios necesarios
El actuador no está incluido.
El interruptor de seguridad sólo puede accionarse en combinación con los actuadores previstos para ello.
Más información
Más información
Estado o Condicion
Nuevo sin uso
