★ Husillo con SERVOMOTOR y Rodamientos Contacto a Bolas P4
★ Plato Hidráulico de 3 Mordazas Autocentrante diámetro sin compensación de fuerza centrífuga
★ Equipo Refrigerante con bomba de baja presión
★Bancada inclinada 30 ° con Guias Lineales
★Cambiador de herramientas Tipo RACK.
★Transportador de virutas.
★ Puesta en marcha en Planta Cliente
Validate your login
Especificaciones Técnicas

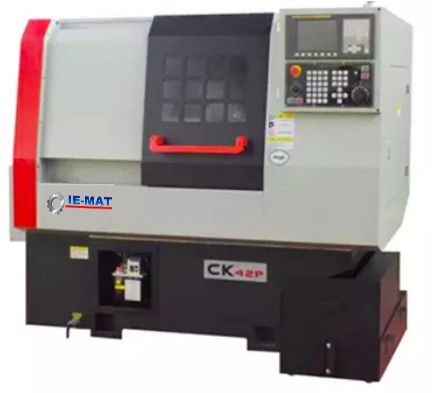

TORNO MARCA IE-MAT
MODELO
CK42P
ESPECIFICACIONES TECNICAS
UNIDADES
MEDIDAS
CAPACIDAD DE MECANIZADO
Diametro Torneable sobre Plato
mm[inch]
Ø280 [11 "]
Longitud Maxima Torneable
mm[inch]
200 [7,87 "]
Maximo Volteo
mm[inch]
Ø420 [16.5 "]
CABEZAL
Potencia motor S1
Kw[HP]
5,5 kW [7,4 hp]
Nariz de husillo
mm[inch]
A2-5
Diametro pasaje de barra sin tirador
mm[inch]
42 mm [1.6 "]
Plato
mm[inch]
Ø165 [6.5″]
Velocidad maxima
r.p.m
5000
TORRETA PORTA HERRAMIENTAS
Cantidad de Puestos de indexación
RACK COLA MILANO
Seccion de Herramientas
mm[inch]
20 x 20 [.78″ x .78″]
Diametro maximo de barra
mm[inch]
Ø32 [1.25″]
CARRO TRANSVERSAL X
Carrera
mm[inch]
300 [11.8 "]
Tipo de Bancada
30°
Velocidad de desplazamiento rapido G0
mm/min[ipm]
12 m/min [472.4 ipm]
CARRO LONGITUDINAL Z
Carrera
mm[inch]
300 [11.8 "]
Tipo de Bancada
Guia Lineal
Velocidad de desplazamiento rapido G0
mm/min[ipm]
12 m/min [472,4 ipm]
DIMENSIONES
Largo
mm[inch]
1920[76 "]
Ancho
mm[inch]
1510[60"]
Alto
mm[inch]
1700 [67 "]
Consumo
Kva
18 kVA
Peso
Kg[Libras]
2250 Kg[4.960 lbrs]
CONTROL NUMERICO
CNC
FANUC 0i TF5/ Siemens 808D
SERVOMOTORES DIGITALES
Más información
Más información
Diametro Maximo Mecanizado sobre Bancada
420
Maximo Largo de Pieza Torneable
200
Maximo Diametro de Torneado
280
Diametro Maximo Pasaje de Barra
42
Diametro de Plato
165
Cambiador Herramientas
Rack
Plato
Plato 3 Mordazas HIDRAULICO
CONO HUSILLO
A2-5 [GB/T5900.1]
Maxima Velocidad de Husillo
5000
Potencia de Motor de Husillo
5.5
CARRERA EJE X
300
Maxima Velocidad de Ejes X
12
CARRERAS EJE Z
300
Maxima Velocidad de Ejes Z
12
CNC
Siemens 808d ADV CNC
Refrigeracion de Pieza
3 Bar
Extractor de virutas
Si
Estado o Condicion
Nuevo sin uso
