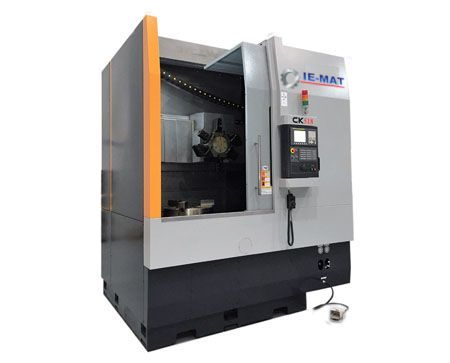

CK514H TORNOS VERTICAL CNC marca IE-MAT modelo CK514H
Quick Overview
★ Control CNC FANUC 0i TF1/ Siemens 808D
★ Plato Hidráulico de 3 Mordazas Ø305 [12"]
★ Guias Lineales a RODILLOS
★ Cambiador de herramientas 6 Posiciones
★ Transportador de virutas
★ Puesta en marcha en Planta Cliente
| TORNO MARCA IE-MAT | MODELO | CK514H |
| ESPECIFICACIONES TECNICAS | UNIDADES | MEDIDAS |
| CAPACIDAD DE MECANIZADO | ||
| Diametro Max. Volteo sobre Plato | mm[inch] | Φ650 [25.5”] |
| Diametro Max. Volteo sobre Bancada | mm[inch] | Φ450 [17.7”] |
| Altura Maxima Torneable | mm[inch] | 420 [16.5”] |
| CABEZAL | ||
| Plato Hidraulico | mm[inch] | Φ305 [12”] |
| Potencia motor S1 | Kw[HP] | 22 [29.5] |
| Velocidad maxima | r.p.m | 30—3000 |
| Nariz de husillo | mm[inch] | A2-8 [GB/T5900.1] |
| Diametro pasaje de barra sin tirador | mm[inch] | Φ62 [2.441”] |
| Max. Torque | Nm [ft-lb] | 945 [697] |
| Rodamientos Frontales/Traseros | mm [inch] | 130/120 [5.1″/4.7″] |
| TORRETA PORTA HERRAMIENTAS | ||
| Cantidad de Puestos de indexación | VERTICAL | 6 |
| Seccion de Herramientas | mm[inch] | 32×32/Φ50 [1.2”×1.2”/1.9”] |
| CARRERAS | ||
| Tipo de Bancada | Guias | Guias Lineales a Rodillos |
| Carrera X/Z | mm[inch] | 450 / 550 [17.7”/21.6”] |
| Velocidad X/Z de desplazamiento rapido G0 | mm/min[ipm] | 12/16 [472/629.9] |
| DIMENSIONES | ||
| Largo x Ancho x Alto | mm[inch] | 2910×1880×2680 [114.6” x 74” x 105.5”] |
| Consumo | Kva | 50 |
| Peso | Kg[Libras] | 6000 [ [13,227] |
| CONTROL NUMERICO | ||
| CNC | FANUC 0i TF1 | |
| SERVOMOTORES DIGITALES |
| CARRERA EJE X | 4000 |
|---|---|
| Estado o Condicion | Nuevo sin uso |
