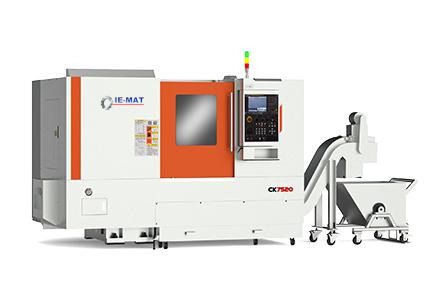

TORNO CNC HORIZONTAL BANCADA INCLINADA MARCA IE-MAT MODELO CK7520C/1000
Quick Overview - Control CNC Fanuc 0i TF5 / Siemens 808D
- Plato Hidráulico de 3 Mordazas Autocentrante 8" diámetro. Opcional plato 10"
- Equipo Refrigerante con bomba de baja presión.
- Contrapunta Hidráulica
- Bancada inclinada 45 ° con Guías Lineales
- Cambiador de herramientas de 12 estaciones
- Transportador de virutas
- Puesta en marcha en Planta Cliente.
- Garantia 12 meses.
Especificaciones Técnicas del Torno IE-MATTORNO MARCA IE-MAT
MODELO CK7520C/500
| ESPECIFICACIONES TÉCNICAS | UNIDADES | MEDIDAS |
|---|
| CAPACIDAD DE MECANIZADO |
| Diametro Torneable sobre Plato | mm[inch] | Ø370 [14.5 ″] |
| Diametro Torneable entre Punta | mm[inch] | Ø240 [9.4 ″] |
| Longitud Maxima Torneable | mm[inch] | 1000 [19.6 ″] |
| Maximo Volteo | mm[inch] | Ø500 [19.6 ″] |
| CABEZAL |
| Potencia motor S1 | Kw[HP] | 11kW [14.7hp] |
| Torque Husillo S1 / S2 30min | Nm | 400 / 520 |
| Nariz de husillo | mm[inch] | A2-6 [GB / T5900.1] |
| Diametro pasaje de barra sin tirador | mm[inch] | Ø62 [2.4 ″] |
| Plato | mm[inch] | Ø200 [8 ″] |
| Velocidad maxima | r.p.m | 40 – 4000 |
| TORRETA PORTA HERRAMIENTAS |
| Cantidad de Puestos de indexación | | 12 |
| Seccion de Herramientas | mm[inch] | 25 x 25 [.98 ″ x .98 ″] |
| Diametro maximo de barra | mm[inch] | Ø40 [1.57 ″] |
| CARRO TRANSVERSAL X |
| Carrera | mm[inch] | 210 [8,26 ″] |
| Velocidad de desplazamiento rapido G0 | mm/min[ipm] | 24 m/min [944,8 ipm] |
| CONTRAPUNTA |
| Diametro | mm[inch] | Ø90 [3.5 ″] |
| Carrera | mm[inch] | 100 [3.9 ″] |
| Cono | | MT # 5 |
| CARRO LONGITUDINAL Z |
| Carrera | mm[inch] | 1000 [21,6 ″] |
| Velocidad de desplazamiento rapido G0 | mm/min[ipm] | 24 m/min [944,8 ipm] |
| DIMENSIONES |
| Largo x Ancho x Alto | mm[inch] | 2860 [113 ″] x 1830 [72 ″] x 2020 [80 ″] |
| Consumo | Kva | 45 kVA |
| Peso | Kg[Libras] | 5000 [11.023lb] |
| CONTROL NUMÉRICO |
| CNC & SERVOMOTORES DIGITALES | | FANUC 0i FT5 / Siemens 808D |
Más información
Más información| Diametro Maximo Mecanizado sobre Bancada | 500 |
|---|
| Maximo Largo de Pieza Torneable | 1000 |
|---|
| Maximo Diametro de Torneado | 370 |
|---|
| Diametro Maximo Pasaje de Barra | 51 |
|---|
| Diametro de Plato | 254 |
|---|
| Cambiador Herramientas | 12 |
|---|
| Plato | Plato 3 Mordazas HIDRAULICO |
|---|
| CONO HUSILLO | A2-6 [GB/T5900.1] |
|---|
| Maxima Velocidad de Husillo | 4000 |
|---|
| Potencia de Motor de Husillo | 11 |
|---|
| CARRERA EJE X | 210 |
|---|
| Maxima Velocidad de Ejes X | 24 |
|---|
| CARRERAS EJE Z | 1010 |
|---|
| Maxima Velocidad de Ejes Z | 24 |
|---|
| CNC | FANUC 0iTF5 CNC |
|---|
| Refrigeracion de Pieza | 3 Bar |
|---|
| Extractor de virutas | Si |
|---|
| Estado o Condicion | Nuevo sin uso |
|---|
