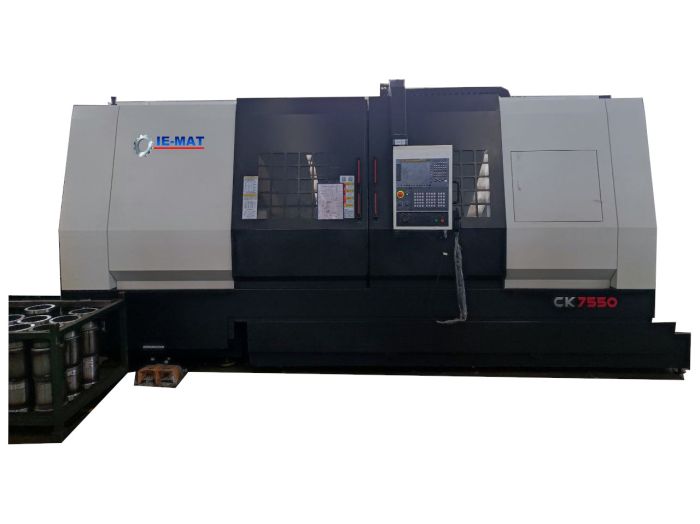

TORNO CNC HORIZONTAL BANCADA INCLINADA MARCA IE-MAT MODELO CK7550/2000
Quick Overview - Control CNC Fanuc 0i TF5 / Siemens 808D
- Plato Hidráulico de 3 Mordazas Autocentrante 20" diámetro
- Equipo Refrigerante con bomba de baja presión.
- Contrapunta Hidráulica
- Bancada inclinada 45 ° con Guías Lineales
- Cambiador de herramientas de 12 estaciones
- Transportador de virutas
- Puesta en marcha en Planta Cliente.
- Garantia 12 meses.
| TORNO MARCA IE-MAT | MODELO | CK7550/2000 |
|---|
| ESPECIFICACIONES TECNICAS | UNIDADES | MEDIDAS |
|---|
| CAPACIDAD DE MECANIZADO |
| Diámetro Torneable sobre Plato | mm[inch] | Φ750 [29.527”] |
| Diámetro Torneable entre Punta | mm[inch] | Ø600 [23.6″] |
| Longitud Máxima Torneable | mm[inch] | 2000 [59.055″] |
| Máximo Volteo | mm[inch] | Φ850 [33.464″] |
| CABEZAL |
| Potencia motor S1 | Kw[HP] | 30 [40.8]/37 [50.3] |
| Torque Husillo S1 / S2 30min | Nm | |
| Nariz de husillo | mm[inch] | A2-11 [GB/T5900.1] |
| Diámetro pasaje de barra sin tirador | mm[inch] | Φ135 [5.314”] |
| Plato | mm[inch] | Φ530 [21″] |
| Velocidad máxima (Caja ZF) | r.p.m | L:8-530 H:30-1200 |
| TORRETA PORTA HERRAMIENTAS |
| Cantidad de Puestos de indexación | Hidráulica | 8 |
| Sección de Herramientas | mm[inch] | 32 x 32 [1.2″ x 1.2″] |
| Diámetro máximo de barra | mm[inch] | Ø63 [2.48″] |
| CARRO TRANSVERSAL X |
| Carrera | mm[inch] | 385 [15.1″] |
| Tipo de Bancada | Bancada Rectificada | 60° |
| Velocidad de desplazamiento rápido G0 | mm/min[ipm] | 10 m/min [393 ipm] |
| CONTRAPUNTA |
| Diámetro | mm[inch] | Ø150 [5.9″] |
| Carrera | mm[inch] | 150 [5.9″] |
| Cono | | MT # 6 |
| CARRO LONGITUDINAL Z |
| Carrera | mm[inch] | 2040 [60.6″] |
| Tipo de Bancada | Bancada Rectificada | Bancada Rectificada |
| Velocidad de desplazamiento rápido G0 | mm/min[ipm] | 12 m/min [472 ipm] |
| DIMENSIONES |
| Largo | mm[inch] | 5420 [213.3″] |
| Ancho | mm[inch] | 2800 [110.2″] |
| Alto | mm[inch] | 2770 [109″] |
| Consumo | Kva | 75 kVA |
| Peso | Kg[Libras] | 15000 Kg [33,075 lb] |
| CONTROL NUMÉRICO |
| CNC | FANUC 0i TF1 / SIEMENS 828D |
| SERVOMOTORES DIGITALES | |
Más información
Más información| Diametro Maximo Mecanizado sobre Bancada | 850 |
|---|
| Maximo Largo de Pieza Torneable | 2000 |
|---|
| Maximo Diametro de Torneado | 750 |
|---|
| Diametro de Plato | 530 |
|---|
| Cambiador Herramientas | 8 |
|---|
| Plato | Plato 3 Mordazas HIDRAULICO |
|---|
| CONO HUSILLO | A2-8 [GB/T5900.1] |
|---|
| Maxima Velocidad de Husillo | 2250 |
|---|
| Caja ZF | CON CAJA ZF |
|---|
| CARRERA EJE X | 350 |
|---|
| Maxima Velocidad de Ejes X | 12 |
|---|
| CARRERAS EJE Z | 1850 |
|---|
| Maxima Velocidad de Ejes Z | 12 |
|---|
| CNC | FANUC 0iTF5 CNC |
|---|
| Refrigeracion de Pieza | 3 Bar |
|---|
| Extractor de virutas | Si |
|---|
| Estado o Condicion | Nuevo sin uso |
|---|
