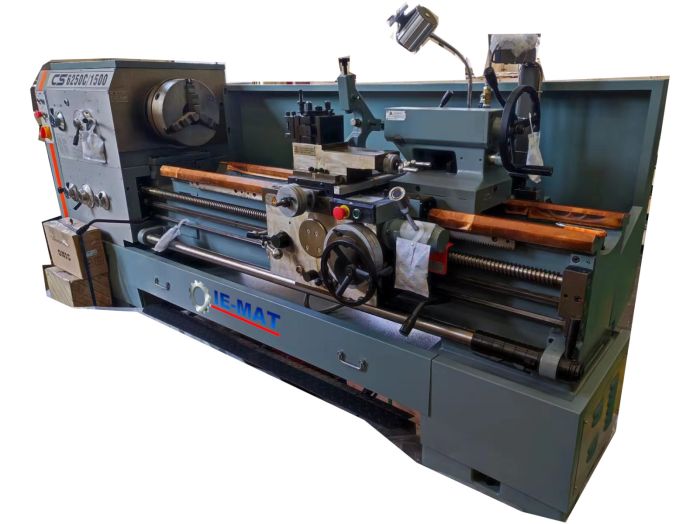

Plato Manual de 3 Mordazas & 4 Mordazas (Incluido)
Contrapunta Manual (Incluida)
Bancada Rectificada, asegurando precisión
Cambiador de herramientas de 4 estaciones (Incluido)
Luneta Manual (Incluida)
Chapa protección de viruta (Incluida)
Garantía de 12 meses
2 Ejes DRO (Opcional)
---
Especificaciones Técnicas
Capacidad de Mecanizado
ESPECIFICACIONES TÉCNICAS
UNIDAD
CS6250C/1000
CS6250C/1500
CS6250C/2000
CS6250C/3000
Diámetro Torneable sobre Bancada
mm [inch]
Ø500 [19,7'']
Ø500 [19,7'']
Ø500 [19,7'']
Ø500 [19,7'']
Diámetro Torneable sobre carro
mm [inch]
Ø300 [11,8'']
Ø300 [11,8'']
Ø300 [11,8'']
Ø300 [11,8'']
Diámetro Torneable sobre Bancada sin Escote
mm [inch]
Ø710 [27,9'']
Ø710 [27,9'']
Ø710 [27,9'']
Ø710 [27,9'']
Longitud Máxima Torneable en Escote
mm [inch]
240mm [9,4'']
240mm [9,4'']
240mm [9,4'']
240mm [9,4'']
Máximo entre puntas
mm [inch]
1000mm [39,3'']
1500mm [59'']
2000mm [78,7'']
3000mm [118'']
Ancho entre Bancada
mm [inch]
390 [15,3'']
390 [15,3'']
390 [15,3'']
390 [15,3'']
Cabezal y Herramientas
ESPECIFICACIONES TÉCNICAS
UNIDADES
CS6250C/1000
CS6250C/1500
CS6250C/2000
CS6250C/3000
CABEZAL
Potencia motor
Kw [HP]
7,5 kW [10 hp]
7,5 kW [10 hp]
7,5 kW [10 hp]
7,5 kW [10 hp]
Nariz de husillo
ISO 702/II No.8
Diámetro pasaje de barra
mm [inch]
Ø105 [4'']
Velocidad máxima
r.p.m
12 Pasos (36-1600 rpm)
TORRETA PORTA HERRAMIENTAS
Cantidad de Puestos de indexación
4
Sección de Herramientas
mm [inch]
25x25 [0,98''x0,98'']
Contrapunta, Carreras y Avances
ESPECIFICACIONES TÉCNICAS
UNIDADES
CS6250C/1000 y CS6250C/1500
CS6250C/2000 y CS6250C/3000
CONTRAPUNTA Y CARRERAS
Diámetro de Contrapunta
mm [inch]
Ø75 [2.9'']
Ø75 [2.9'']
Carrera de Contrapunta
mm [inch]
150 [5,9'']
150 [5,9'']
Cono de Contrapunta
MT #5
MT #5
Carrera herramienta superior
mm [inch]
145 [5,7'']
145 [5,7'']
RANGOS DE ALIMENTACIÓN Y ROSCADO
Rango alimentación X (Transversal)
mm/r
65 tipos (0,063 - 2,52)
Rango alimentación Z (Longitudinal)
mm/r
65 tipos (0,027 - 1,07)
Paso Métrico
mm
22 tipos (1 - 14)
Paso Pulgadas
TPI
25 tipos (28 - 2)
Dimensiones y Peso
ESPECIFICACIONES TÉCNICAS
UNIDADES
CS6250C/1000
CS6250C/1500
CS6250C/2000
CS6250C/3000
Largo
mm [inch]
2632 [103,6'']
3132 [123,3'']
3632 [143'']
4632 [182,3'']
Ancho
mm [inch]
975 [38,4'']
Alto
mm [inch]
1270 [50'']
Peso
Kg [Libras]
2100 kg [4630 libras]
2300 kg [5070 libras]
2500 kg [5511 libras]
2900 kg [6393 libras]
---
Más información
Más información
Diametro Maximo Mecanizado sobre Bancada
500
Maximo Largo de Pieza Torneable
1500
Maximo Diametro de Torneado
300
Diametro Maximo Pasaje de Barra
105
Cambiador Herramientas
4
Plato
Plato 3 Mordazas MANUAL
CONO HUSILLO
A2-8 [GB/T5900.1]
Maxima Velocidad de Husillo
2250
Potencia de Motor de Husillo
7.5
CARRERA EJE X
165
CARRERAS EJE Z
1550
Estado o Condicion
Nuevo sin uso
