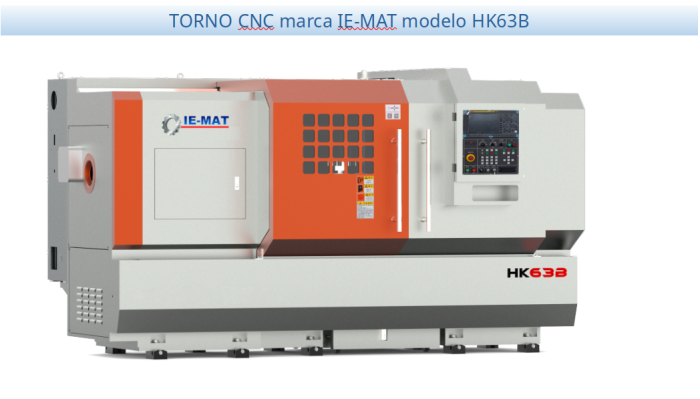

TORNO HORIZONTAL CNC marca IE-MAT modelo HK63B/1500
Quick Overview - CNC FANUC 0i-TF5
- Plato Hidraulico de 3 Mordazas diametro 305mm (12").
- Equipo Refrigerante por Inundacion.
- Contrapunta Hidraulica
- Luneta Manual 120-350mm
- Bancada planas rectificadas y otra en "V"
- Cambiador de herramientas de 6 estaciones Horizontal
- Puesta en marcha en Planta Cliente
- Garantia 12 meses
Especificaciones Técnicas del Torno IE-MAT HK63B/1500TORNO MARCA IE-MAT - MODELO HK63B/1500
| ESPECIFICACIONES TÉCNICAS |
|---|
| CAPACIDAD DE MECANIZADO | UNIDADES | MEDIDAS |
|---|
| Diámetro Torneable sobre carro | mm[inch] | Ø360 [14.2"] |
| Diámetro Torneable sobre Bancada | mm[inch] | Ø630 [24.8"] |
| Máximo entre puntas | mm[inch] | 1500mm [59"] |
| Longitud Máxima Torneable | mm[inch] | 1300mm [51.2"] |
| Máximo Volteo | mm[inch] | Ø630 [24.8"] |
| CABEZAL |
|---|
| Potencia motor S1 | Kw[HP] | 11 kW [14.7 hp] |
| Torque Husillo S1 / S2 30min | N/A | |
| Nariz de husillo | mm[inch] | A1-11 |
| Diámetro pasaje de barra sin tirador | mm[inch] | Ø105 [4.1"] |
| Plato | mm[inch] | Ø315 [12.4"] |
| Velocidad máxima | r.p.m | High Gear: 112 - 1,120
Mid Gear: 37-373
Low Gear: 21-210 |
| TORRETA PORTA HERRAMIENTAS |
|---|
| Cantidad de Puestos de indexación | Electrica | 4 |
| Sección de Herramientas | mm[inch] | 32 x 32 [1.2" x 1.2"] |
| CARRO TRANSVERSAL X |
|---|
| Carrera | mm[inch] | 370 [14.5"] |
| Tipo de Bancada | | V & Flat |
| Velocidad de desplazamiento rápido G0 | mm/min[ipm] | 6 m/min [236.6 ipm] |
| CONTRAPUNTA |
|---|
| Diámetro | mm[inch] | Ø100 [3.9"] |
| Carrera | mm[inch] | 250 [9.8"] |
| Cono | | MT#5 |
| CARRO LONGITUDINAL Z |
|---|
| Carrera | mm[inch] | 1310 [51.6"] |
| Tipo de Bancada | | V & Flat |
| Velocidad de desplazamiento rápido G0 | mm/min[ipm] | 7 m/min [275.6 ipm] |
| DIMENSIONES |
|---|
| Largo | mm[inch] | 4000 [157.5"] |
| Ancho | mm[inch] | 2000 [78.7"] |
| Alto | mm[inch] | 1850 [72.8"] |
| Consumo | Kva | 30 KVA |
| Peso | Kg[Libras] | 5100 kg [11,244 lb] |
| CONTROL NUMÉRICO |
|---|
| CNC | | FANUC 0i TF5 / Siemens 808D |
| SERVOMOTORES DIGITALES | | |
Más información
Más información| Diametro Maximo Mecanizado sobre Bancada | 630 |
|---|
| Maximo Largo de Pieza Torneable | 1500 |
|---|
| Maximo Diametro de Torneado | 370 |
|---|
| Diametro Maximo Pasaje de Barra | 105 |
|---|
| Diametro de Plato | 315 |
|---|
| Cambiador Herramientas | 4 |
|---|
| Plato | Plato 3 Mordazas MANUAL |
|---|
| Potencia de Motor de Husillo | 11 |
|---|
| CARRERA EJE X | 350 |
|---|
| Maxima Velocidad de Ejes X | 6 |
|---|
| CARRERAS EJE Z | 1350 |
|---|
| Maxima Velocidad de Ejes Z | 8 |
|---|
| CNC | FANUC 0iTF5 CNC |
|---|
| Estado o Condicion | Nuevo sin uso |
|---|
