MECE Maquinas de Control de Estanqueidad marca IE-MAT modelo MECE

1. Descripción General

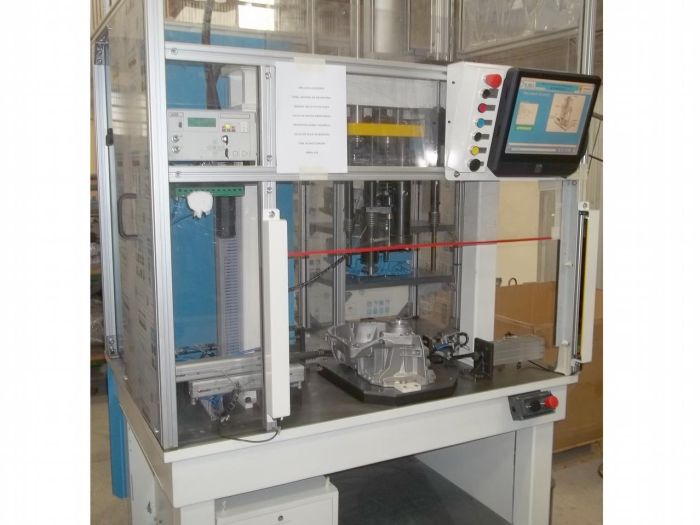

   En base a experiencias adquiridas en la realización de equipos similares se elabora la presente propuesta para la provisión de 1 banco de ensayos con todos los tapones necesarios para la obturación de las zonas indicadas en los planos de productos. La ubicación de las piezas se prevé del mismo modo que en los equipos actuales, es decir, a eje vertical con obturaciones estática en cara inferior y con tapones móviles en la parte superior y laterales. El cierre superior vertical será neumático y se bloqueará el movimiento del mismo con sistema de cuñas laterales para asegurar la estabilidad del sistema durante el ensayo. No se utilizan sistemas hidráulicos . Se tiene en cuenta una óptima distribución de elementos y se dimensionarán recorridos de cilindros de forma tal de conseguir una óptima condición ergonómica.
   La secuencia de movimientos de tapones responde a las necesidades de obturación requeridas, una vez aseguradas todas las posiciones y bloqueado el accionamiento vertical se dará inicio al ciclo de llenado, estabilización y medición normales para el proceso. Terminado este ciclo un cilindro de impacto
marcará la pieza en caso de estar OK (opcional no cotizado). Caso contrario no será marcado y una señal luminosa indicará el evento para que el operador proceda a retirar y ubicar la pieza en lugar asignado para no conformes.
   Dispone de una PC ELO TOUCHSCREEN que sirbe para visualizar el proceso y almacenar resultados con fines de trazabilidad y otros.
   Para la medición se utilizará un sistema marca ATEQ  con patrón calibrado y accesorios necesarios para su instalación.
Estas condiciones son:

• Punto de rocío en presión: GRADO 2 (- 40° rocío)
• Partícula y concentración: GRADO 1 (0.1 un y 0.1 mg/m3)
• Máxima concentración de aceite: GRADO 1 (0.01 mg/m3)
• Secador para obtener aire seco con - 40° punto de rocío. Filtro doble 25 u e 1/100 u.

Eventuales necesidades serán cotizadas por separado.

Piezas patrón.

    El cliente debe proveer de piezas a ser utilizadas como patrónes, es decir es necesario contar con 1 carter por
modelo con fugas conocidas a fin de que se puedan usar para eventuales chequeos del sistema. Estos serán
almacenados en forma conveniente preferentemente en laboratorio de metrología.

Marcas Utilizadas:

•  PLC Siemens
• Componentes eléctricos: Siemens
• Fines de carrera FESTO y/o Telemecanique.
• Fines de carrera magnéticos FESTO
• Elementos neumáticos: FESTO
• Elementos Hidráulicos : NO tenemos hidráulica en nuestra propuesta
• Sistemas de guiado lineal. Bosch Rexroth
• ATEQ F620
