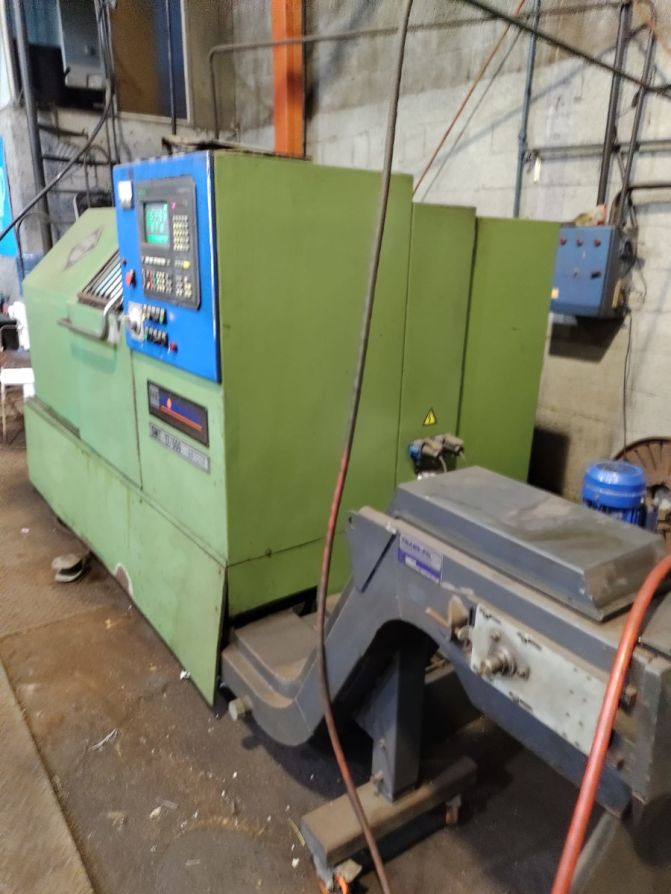

Torno Horizontal CNC marca ME-PROMAES modelo SMT-17/500
Quick Overview
Torno Horizontal CNC marca ME-PROMAES modelo SMT-17/500
| TORNO MARCA PROMECOR | MODELO | SMT-17 |
| ESPECIFICACIONES TECNICAS | UNIDADES | MEDIDAS |
| CAPACIDAD DE MECANIZADO | ||
| Diametro Torneable sobre Plato | mm | 260 |
| Diametro Torneable entre Punta | mm | 190 |
| Longitud Maxima Torneable | mm | 550 |
| Maximo Volteo | mm | 420 |
| CABEZAL | ||
| Potencia motor | Kw. | 11 |
| Torque Husillo | Nm | 90 |
| Nariz de husillo | ASA A5 | |
| Pasaje de Barras | mm | 48 |
| Velocidad | r.p.m | 3360 |
| PLATO HIDRAULICO | mm | 170 |
| PORTA HERRAMIENTAS | ||
| Cantidad de Puestos de indexación | Torreta | 8 VDIØ40 |
| Seccion de Herramientas | mm | 25 |
| Diametro de Rueda Porta Htas. | mm | 350 |
| Diametro maximo de barra | mm | 40 |
| Dimensiones de Mesa | mm | N.A. |
| Accionamiento | servomotor | |
| Posicionamiento | encoder | |
| CONTRAPUNTA | ||
| Cono Morse | Nº | 3 |
| Carrera | mm | 75 |
| Empuje | N | 3000 |
| EJES | ||
| CARRO TRANSVERSAL X | ||
| Carrera | mm | 200 |
| Velocidad de desplazamiento rapido G0 | mm/min. | 20000 |
| Tornillo a Bolas Recirculantes | ||
| Bancadas | GUIAS LINEALES | |
| CARRO LONGITUDINAL Z | ||
| Carrera | mm | 550 |
| Velocidad de desplazamiento rapido G0 | mm/min. | 20000 |
| Tornillo a Bolas Recirculantes | ||
| Bancadas inclinadas | GUIAS LINEALES | |
| DIMENSIONES | ||
| Profundidad | mm | 1700 |
| Altura | mm | 2100 |
| Frente | mm | 3500 |
| Peso | Tn. | 3,5 |
| ELECTRONICA | ||
| CNC | SIEMENS | |
| SERVOMOTORES | SIEMENS | |
Más información
| Diametro Maximo Mecanizado sobre Bancada | 360 |
|---|---|
| Maximo Largo de Pieza Torneable | 500 |
| Maximo Diametro de Torneado | 370 |
| Cambiador Herramientas | 8 |
| CARRERA EJE X | 500 |
