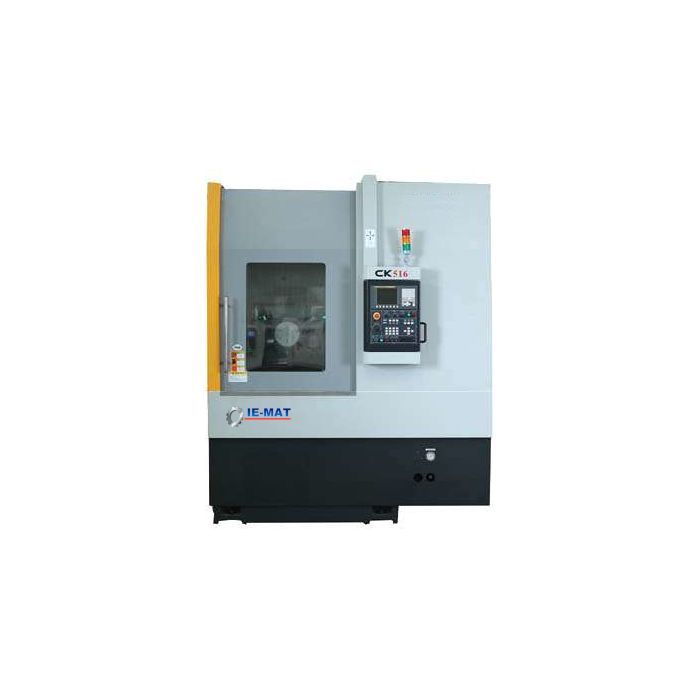

CK516A TORNOS VERTICAL CNC marca IE-MAT modelo CK516A
Quick Overview
★ Control CNC FANUC 0i TF1
★ Plato Hidráulico de 3 Mordazas Ø450 [18"]
★ Guias Lineales a RODILLOS
★ Cambiador de herramientas 6 Posiciones
★ Transportador de virutas
★ Puesta en marcha en Planta Cliente
| TORNO MARCA IE-MAT | MODELO | CK516A |
| ESPECIFICACIONES TECNICAS | UNIDADES | MEDIDAS |
| CAPACIDAD DE MECANIZADO | ||
| Diametro Max. Volteo sobre Plato | mm[inch] | Φ850 [33.4”] |
| Diametro Max. Volteo sobre Bancada | mm[inch] | Φ750 [29.5”] |
| Altura Maxima Torneable | mm[inch] | 600 [23.6″] |
| CABEZAL | ||
| Plato Hidraulico | mm[inch] | Φ450 [18”] |
| Potencia motor S1 | Kw[HP] | 30/37 [40/49.33] |
| Velocidad maxima | r.p.m | 30—1200 |
| Nariz de husillo | mm[inch] | A2-11 [GB/T5900.1] |
| Diametro pasaje de barra sin tirador | mm[inch] | Φ62 [2.441”] |
| Max. Torque | Nm [ft-lb] | 1192 [879.1] |
| Rodamientos Frontales/Traseros | mm [inch] | 180/160 [7″/6.3″] |
| TORRETA PORTA HERRAMIENTAS | ||
| Cantidad de Puestos de indexación | VERTICAL | 6 |
| Seccion de Herramientas | mm[inch] | 32×32/Φ50 [1.2”×1.2”/1.9”] |
| CARRERAS | ||
| Tipo de Bancada | Guias | Guias Lineales a Rodillos |
| Carrera X/Z | mm[inch] | 640 / 650 [25.2”/25.6”] |
| Velocidad X/Z de desplazamiento rapido G0 | mm/min[ipm] | 14/14 [551.1/551.1] |
| DIMENSIONES | ||
| Largo x Ancho x Alto | mm[inch] | 2910×1880×2680 [114.6” x 74” x 105.5”] |
| Consumo | Kva | 50 |
| Peso | Kg[Libras] | 10000 [ [22046] |
| CONTROL NUMERICO | ||
| CNC | FANUC 0i TF5 | |
| SERVOMOTORES DIGITALES |
| CARRERA EJE X | 500 |
|---|---|
| Estado o Condicion | Nuevo sin uso |
