● Control CNC FANUC 0i MF1 ● X/Y/Z Carreras: 2000 x 850x700 mm ● Mesa de 2200 x 810 mm (1800Kg carga maxima) ● Husillo 7000rpm BT-50 (18.5/22 Kw) ● Base de Fundicion (Peso 15.000 Kg) ● Refrigerante a travez de Husillo con bomba de 2Mpa presión ● Bancada Templada Rectificada plana ● Cambiador de herramientas 24 ● 4to Eje 320mm de Plato ● Transportador de virutas Cadena ● Puesta en marcha en Planta Cliente ● Garantia desde Argentina

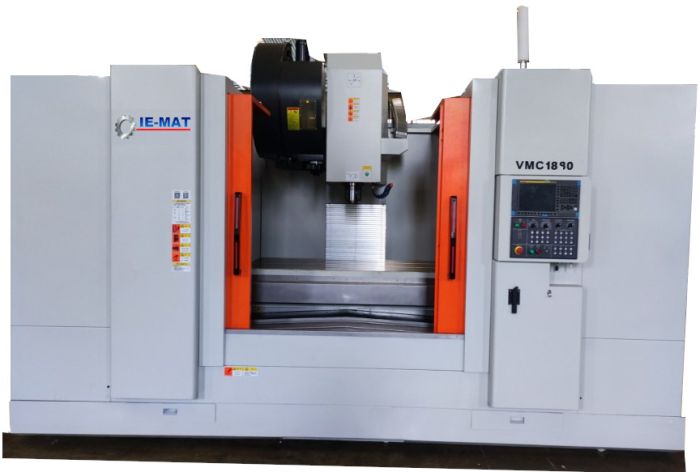

El Centro de Mecanizado CNC VMC1890 de IE-MAT es una máquina herramienta vertical de alta gama diseñada para el mecanizado de precisión de piezas complejas y moldes industriales. Combina una base de fundición de 15.000 kg con tratamiento de envejecimiento, bancada templada y rectificada al plano, y husillos de bolas de alta precisión, logrando una rigidez estructural excepcional que garantiza estabilidad dimensional a largo plazo. Su arquitectura modular permite equiparlo con el control numérico FANUC 0i MF5 o el Siemens Sinumerik 828D, con servomotores digitales en todos los ejes para una respuesta dinámica de alto rendimiento. Ideal para talleres de mecanizado, fabricación de moldes y matrices, aeronáutica, automotriz y producción de componentes de precisión.
Características Destacadas
Base de Fundición Rígida
Cuerpo de 15.000 kg con tratamiento de envejecimiento. Absorbe vibraciones y deformaciones por esfuerzos de corte, garantizando alta precisión geométrica.
Husillo de Alto Rendimiento
BT50/CAT50 con 22 kW de potencia pico y 7.000 RPM. Refrigerante a través del husillo a 2 MPa para mecanizado en seco o con fluido a alta presión.
ATC de 24 Posiciones
Cambiador automático de herramientas de 16/20/24 posiciones. Capacidad de hasta 15 kg por herramienta. Cambio rápido para máxima productividad.
Gran Area de Trabajo
Mesa de 2.200 x 810 mm con capacidad de carga de 1.800 kg. Recorridos X/Y/Z de 1.800 x 900 x 680 mm para piezas de gran porte.
Calibracion Nanometrica
Calibración por interferómetro láser en fábrica. Posicionamiento ±0,005 mm y repetibilidad ±0,010 mm garantizados con certificado de medición.
4.° Eje Opcional
Mesa giratoria MRNC-400 de O 320 mm (también disponible en 210 mm) para mecanizado en múltiples caras sin reposicionamiento manual.
Especificaciones Técnicas Completas
Mesa de Trabajo
Parámetro
Valor
Dimensiones de mesa (Ancho × Largo)
900 × 2.000 mm [35,4" × 78,7"]
Ranuras en T (métrica)
5 × 22 × 165 mm
Carga máxima sobre mesa
1.800 kg [3.975 lb]
Husillo
Parámetro
Valor
Tipo de cono
BT50 / CAT50
Potencia (continua / pico)
18,5 / 22 kW
Velocidad máxima
7.000 RPM
Refrigerante por husillo
Sí — bomba 2 MPa (20 bar)
Recorridos de Ejes
Eje / Parámetro
Valor
Eje X
1.800 mm [70,8"]
Eje Y
900 mm [35,4"]
Eje Z
680 mm [26,7"]
Bancada
Planas endurecidas (temple + rectificado)
Distancia husillo – mesa
160 – 840 mm [6,3" – 33,1"]
Distancia husillo – columna
950 mm [37,4"]
Velocidades de Avance y Desplazamiento Rápido (G0)
Parámetro
Valor
Desplazamiento rápido X / Y
16 m/min [629,9 ipm]
Desplazamiento rápido Z
12 m/min [472,4 ipm]
Avance máximo de trabajo
10 m/min [393,7 ipm]
Cambiador Automático de Herramientas (ATC)
Parámetro
Valor
Posiciones disponibles
16 / 20 / 24 herramientas
Peso máximo por herramienta
15 kg [33 lb]
Precisión Geométrica
Parámetro
Valor
Repetibilidad
±0,010 mm [±0,0004"]
Precisión de posicionamiento
±0,005 mm [±0,0001"]
Método de calibración
Interferómetro láser nanométrico
Datos Generales de la Máquina
Parámetro
Valor
Peso total de la máquina
15.000 kg [33.070 lb]
Dimensiones (Largo × Ancho × Alto)
4.800 × 3.800 × 3.300 mm [189" × 150" × 130"]
Consumo de aire
350 L/min [12,3 CFM]
Presión de aire requerida
0,6 MPa [87 PSI]
Controlador Numérico — Elija su Opción
FANUC 0i MF5
Control de 3+1 ejes simultáneos
Servo digital de alta respuesta
Pantalla color 8,4" LCD
Gestión de herramientas y correctores
Ciclos fijos ISO estándar
Alta compatibilidad con programas G-code existentes
Siemens Sinumerik 828D
Control de 3+1 ejes simultáneos
Shopmill para programación gráfica asistida
Pantalla color 10,4" TFT multitáctil
Advanced Surface para mecanizado de alta calidad
Comunicación Ethernet y USB integradas
Diagnóstico remoto integrado
Equipamiento Estándar y Opcionales
Transportador de virutas tipo cadena
Refrigerante a través del husillo (2 MPa)
4.° Eje — Mesa MRNC-400 Ø 320 mm
4.° Eje — Mesa Ø 210 mm
Fuelles telescópicos en todos los ejes
Iluminación LED interior de cabina
ATC 16 / 20 / 24 posiciones
Puesta en marcha en planta del cliente
Garantía y soporte técnico desde Argentina
Aplicaciones Industriales
El VMC1890 está diseñado para operaciones de alta exigencia como el fresado CNC de moldes y matrices, mecanizado de piezas aeronáuticas y automotrices, producción de utillajes, componentes hidráulicos y estructuras soldadas de gran porte. La combinación de husillo BT50 de alta potencia, bancada templada y control numérico avanzado lo posiciona como la solución ideal para talleres que requieren alta productividad, precisión repetitiva y bajo costo operativo.
Más información
Más información
Cambiador Herramientas
24
CONO HUSILLO
BT-50
Maxima Velocidad de Husillo
8000
Potencia de Motor de Husillo
22
CARRERA EJE X
1800
CARRERAS EJE Y
800
CARRERAS EJE Z
680
Maxima Velocidad de Ejes X
16
Maxima Velocidad de Ejes Y
24
Maxima Velocidad de Ejes Z
16
CNC
FANUC 0i MF1 CNC
Cuarto 4° Eje
Cuarto 4° Eje 320mm
Refrigeracion de Pieza
3 Bar
Extractor de virutas
Si
Estado o Condicion
Nuevo sin uso
